滚槽机是在使用沟槽接头作为管道连接件时，对管子进行予处理的专用工具。一般分为：轻型、重型、小头、大头。工作原理是利转动的凹压轮带动管子转动，凸压轮在油缸作用下缓缓向管子加压，从而形成所需的凹槽，以备按装时使用。可用于消防、自来水、矿井等管道的安装。

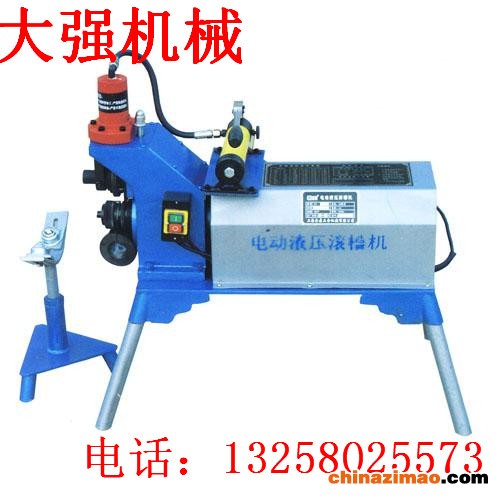

电动滚槽机用途与特性
l 本机器适用于1-24钢管和1-12衬塑管端部环形槽加工。
l 动力配置采用高性能齿轮减速电机，体积小，噪音低；
l 独特的整体式液压泵结构和滚槽深度限位装置，保证了高品质滚槽能力和高效率的工作能力。
电动滚槽机技术参数规格
|
型号 |
TWG-2型 |
TWG-2P型 |
TWG-3型 |
TWG-4型 |
TWG-5型 |
TWG-5(219)型 |
|
加工能力 |
钢管2-12（¢60-¢325） 衬塑管2-4（¢60-¢114） |
钢管2-12（¢60-¢325） 衬塑管2-12（¢60-¢325） |
钢管1-4（¢33-¢114） 衬塑管1-2（¢33-¢60） |
钢管8-24（¢219-¢630）
|
钢管2-6（¢57-¢168） 衬塑管2-3（¢57-¢89） |
钢管2-8（¢57-¢219） 衬塑管2-3（¢57-¢89） |
|
电机功率电压 |
0.75kw 380v |
0.75kw 380v |
0.55kw 380v |
1.5kw 380v |
0.55kw 380v |
0.70w 380v |
|
转 速 频 率 |
23转/分 50-60Hz |
23r/min 50-60Hz |
23r/min 50-60Hz |
15r/min 50-60Hz |
23r/min 50-60Hz |
23r/min 50-60Hz |
|
最大壁厚 |
10mm |
8mm |
5mm |
13mm |
6mm |
6mm |
|
整 机 质 量 |
119kg |
135kg |
109kg |
334kg |
82.5kg |
85.5kg |
|
外形尺寸 |
870*470*860 |
870*470*860 |
660*600*1080 |
1030*830*1400 |
970*580*630 |
970*580*630 |
电动滚槽机标准配置
|
型号 |
标准配置 |
|
TWG-2型 |
钢管支架1件；一套2-12下滚花轮共3件；一套2-12上压轮共2件 |
|
TWG-2P型 |
钢管支架一件；一套2-12滚花轮共4件；一套2-12压轮共2件 |
|
TWG-3型 |
钢管支架一件；一套1-4滚花轮共2件；一套1-4压轮共2件 |
|
TWG-4型 |
液压钢管支架一件；一套8-24滚花轮共3件；一套8-24压轮共2件 |
|
TWG-5型 |
钢管支架一件；一套2-6滚花轴共1件；一套2-6压轮共1件 |
|
TWG-5(219)型 |
钢管支架一件；2-6滚花轴共1件；2-6压轮共1件；8压轮共1件；8滚花轮共1件 |
备注：选购件：导向轮。注：当加工¢219-¢325钢管时，须配上此机构。
电动滚槽机使用方法
装上管子，先不要压下上滚轮，开机旋转，如果管子端面在旋转过程中总是靠在挡片上，则转向是对的。如果管子慢慢的从滚轮上退出来，则反向旋转。压下滚轮，缓缓加力，压制沟槽之规定深度。
故障排除
如压管后管子密封面呈喇叭口状外翻或开裂有以下原因：
压力施加过快过大，压之槽过深。
管子硬度太高。
电动滚槽机常见故障及排除的方法
1、槽太窄或太宽。可能是滚轮不符合管子的尺寸，需更换合适尺寸的滚轮。
2、槽曲折。管子可能在切的时候有角度，需按正确的角度切管。
3、槽与管子头部不平行。可能导向轮压力不够，需紧一下导向轮，已给管子施加强一些的力。
4、槽深整圈不一致。管子是椭圆的，沟槽速度太快，需确保管子是完全圆的，慢些操作。
5、管子工作时弹出，并转动不平整流畅，可能下滚轮阻塞或磨损，沟槽速度过快，需用线刷清洁滚轮，或更换下滚轮。慢些操作油泵。
6、操作油泵不能增加槽深，调节螺母太紧，泵阀门损坏导致无压力，需放松螺母，重新沟槽。之后，还是如此，可申请维修。
7、液压系统漏油，可能是油缸损坏，可申请维修。
8、槽深太窄，可能液压单元压力太小，可申请维修。
9、上轮不能向下，可能液压单元油不够，可申请维修。
10、槽A面尺寸不好，管子可能在切的时候有角度或导向轮压力不够，需按正确角度切管，再紧一下导向轮，以给管子施加强一些的力。
11、槽深整圈不一致，可能管子是椭圆，沟槽速度太快，可确保管子是完全圆的，慢些操作。
12、管子工作时打滑，可能下滚轮阻塞或磨损，沟槽速度过快，需用线刷清洁滚轮，或更换下滚轮。慢些操作油泵。
13、槽深不够。可能调节螺母过紧，泵损坏，导致无压力。需方式螺母，重新沟槽，申请维修。
